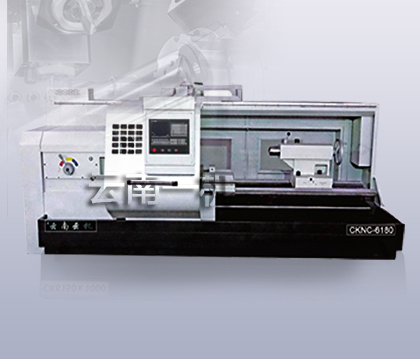

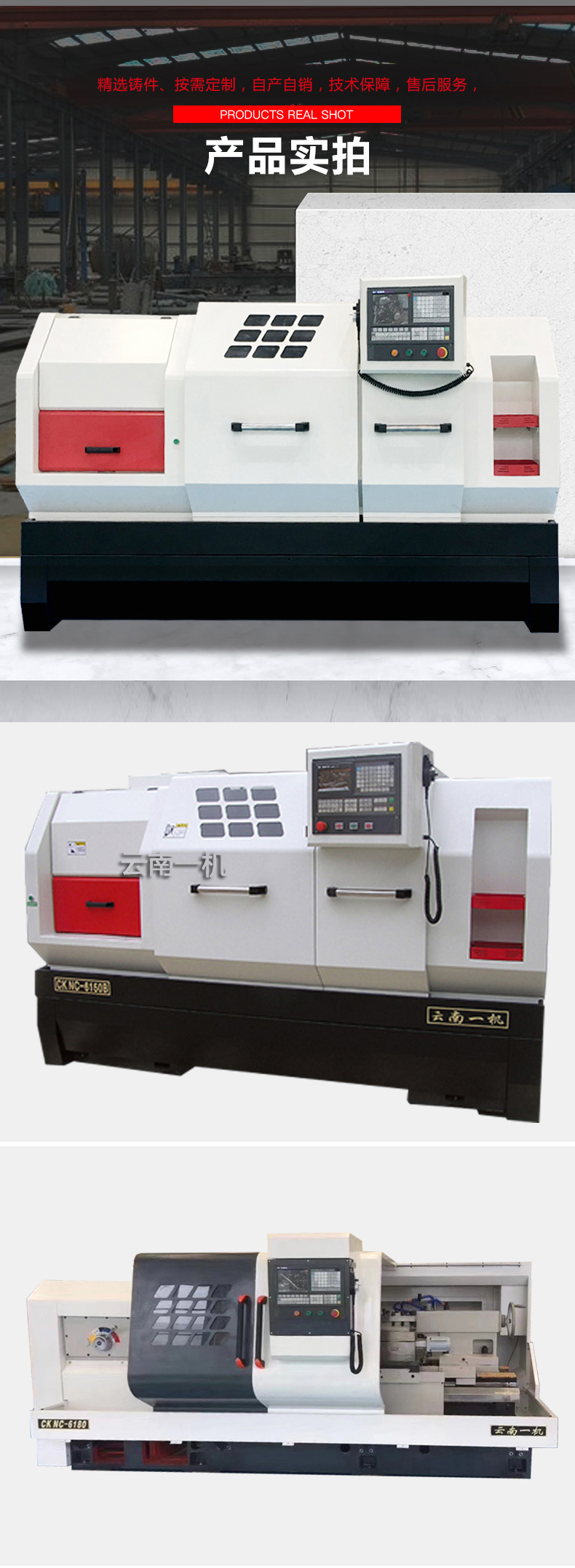

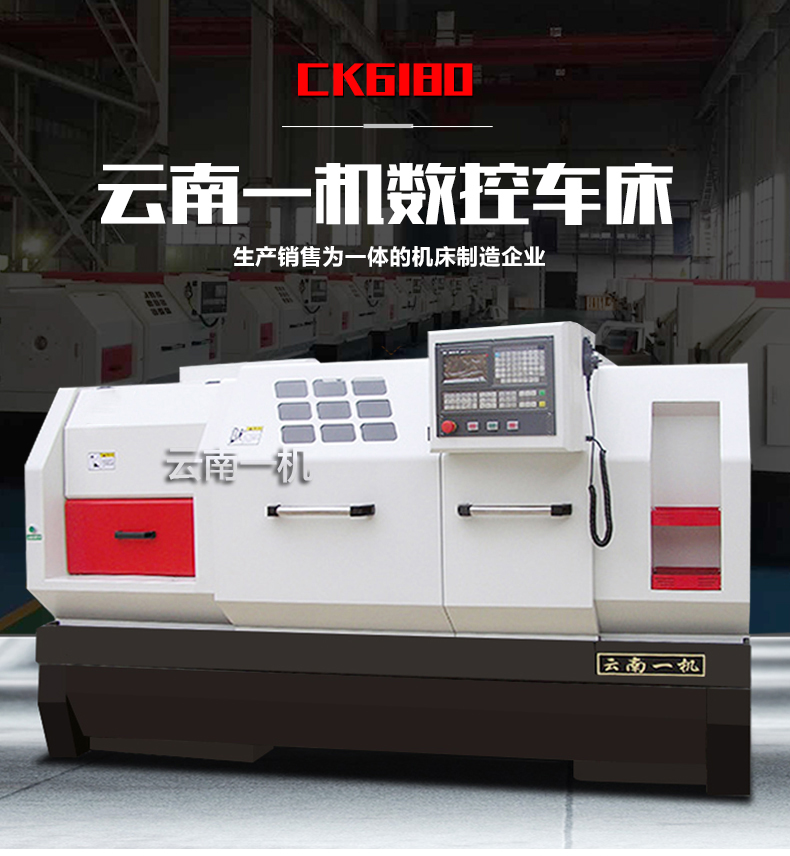

CK6180数控车床

标准配置:

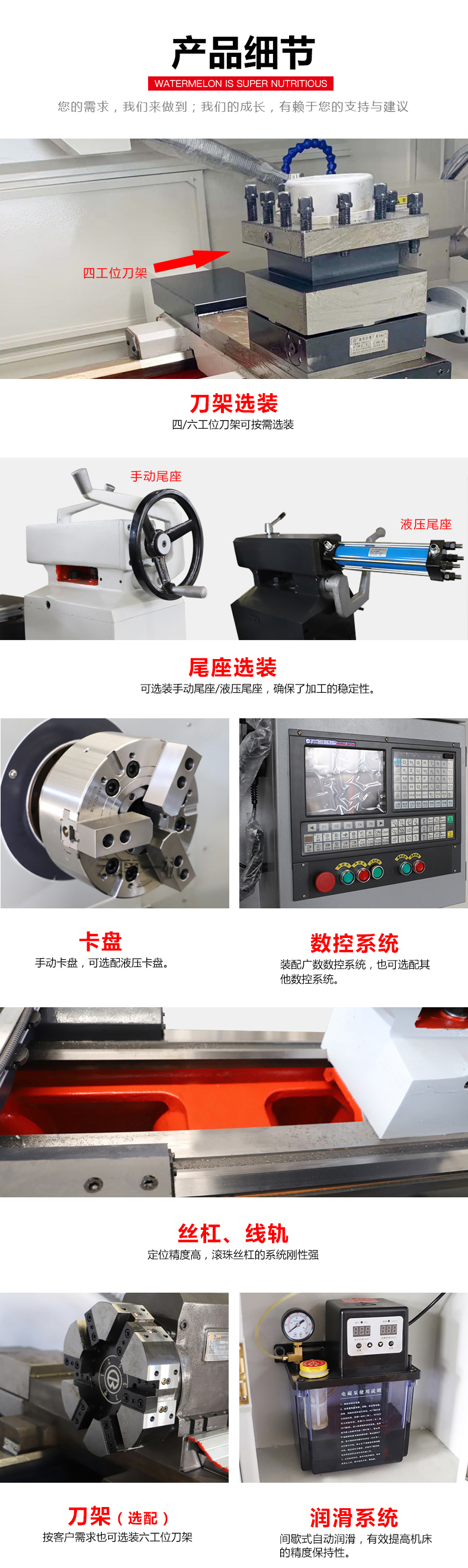

广州数控GSK- 980TC3数控系统，11KW普通主电机，11KW国产变频器，中320手动三爪卡盘，
手动尾座，四工位电动刀架(常州)，自动润滑系统，电动冷却系统，照明系统，半封闭护罩，德力西电器控
制元件，全套技术资料,随机标准附件及工具。
可另行选配的特殊配置:
数控系统:北京KND,日本FANUC,日本三菱，德国西门子等。

CK6163/CK6180主要技术规格参数
工作范围	CK-6163	CK-6180
床身上最大回转直径	φ630 mm	φ800 mm
通过滑板最大回转直径	中350 mm	φ480 mm
X轴(横向)最大行程	400 mm	470 mm
乙轴(纵向)最大行程	1000mm/1 500/mm/2000	1620mm/2210mm/3120 mm
床身
床身导轨宽度	550mm	600 mm床身床脚整体铸造
最大顶尖距	1000mm/1 500/mm/2000	1500/2000/3000 mm
主轴
主轴头型号	C-11	C-11
主轴内孔锥度	公制1: 20	公制1: 20
主轴孔径	φ104 mm	中104mm;
主轴变速级数手动3级	40-125; 110-350; 290-950r/m	40-125; 110-350; 290-950r/m
主轴电机功率	11 KW	11 KW
手动三爪夹头尺寸	φ320mm	φ320mm
伺服轴
[x轴丝杆	3206	3210
Z轴丝杆	5010	6310
工作精度
XIZ轴快速进给速度(m/min)	8 m/min; 4m/min
定位精度	X轴(横向) <0.02 mm; Z轴(纵向) <0.025 mm
重复定位精度	X轴(横向) <0.015 mm; Z轴(纵向) <0.010 mm
圆度	< 0.01 mm
直径一致性	<0.03 mm/长度300 mm
平面度	<0.02 mm/直径300 mm
表面粗糙度(钢件)	≤Ra3.2um
尾座
尾座套筒直径	φ100 mm
尾座套简行程	250 mm
尾座顶尖锥孔	MT5#
[-般规格
电源规格(标准配置)	三相380V/50HZ
外形尺寸mm	3650X2050X1850 4150X2050X1805 5200X2050X1850	5190X2600X2600 5700X2600X2600 6750X2600X2600
整机净重	4800Kg 5100Kg 6100g	5600Kg 6600Kg 7850Kg

标准附件(按工厂出厂~装箱单):
中320mm手动三爪卡盘，说明书及合格证，固定顶尖，双头扳手-套，内六角扳手-套，螺丝刀，地
脚螺钉。
